PYHL-14A、HL3-2A型混流風機

更新：2022/6/5 13:56:20??????點擊：

品牌：???雙龍空調
型號：???PYHL-14A、HL3-2A

產品介紹

1、PYHL-14A、HL3-2A型混流風機概述
1.1.HL3-2A型混流風機，葉輪采用子午加速特點的錐面扭曲型葉片在輪轂上焊接而成，進口處采用流線喇叭形消聲器與風筒聯接整體，內裝有導葉，具有良好的氣流分布，壓力穩定，式一種介于軸流和離心風機間的新型風機。
1.2.PYHL-14A型混流風機是在HL3-2A風機上改進，電機采用耐高溫的電機，并配設專門的電機冷卻系統，產品經國家消防裝備監督質量檢驗中心按GA211-1999《消防排煙風機耐高溫試驗方法》進行耐高溫試驗，可在介質溫度300℃高溫條件下連續運轉60分鐘以上，100℃溫度條件下連續運轉20小時/次不損壞，通風排煙可兩用。
1.3.風機按機號分為250～1400mm共24種規格，系列風量為450～135000m3/h，全壓為50～1900Pa。
1.4為了滿足用戶對不同工況性能調節的需要,風機可在原基礎配用雙速電機，可兩檔調速,根據不同的變速比，可分為S1、S2、S3三種類型；也可配用變頻電機和變頻控制器，實現變頻調速，建議調節頻率鎖定在25Hz～50Hz。

2、PYHL-14A、HL3-2A型混流風機工作條件
工作溫度:-20～+80℃(可連續運轉)；
耐高溫:100℃(可連續運轉20小時)；
300℃(可連續運轉60分鐘)；
濕度:小于90%；
介質條件:空氣(含塵量不超過100mg/m3 )；
工作電源:三相、280V/50Hz。
注:耐高溫條件僅用于PYHL-14A型消防高溫排煙混流式風機。

3、PYHL-14A、HL3-2A型混流風機應用
風機可廣泛應用于高屋建筑、工況企業、賓館、飯莊、博物館、體育館、地下室等通風換氣場所，最適應管道加壓、送風和排風機高層建筑、一般建筑的通風換氣之用。PYHL-14A型通風

排煙可兩用。

4、PYHL-14A、HL3-2A型混流風機配置

4.1.標準配置
●葉輪； ●機殼(風筒、導葉、內筒、電機支架)；●電機；
●進風口消聲段； ●底腳； ●冷卻葉輪、冷卻風管(僅PYHL-14有)。
4.2.備選件及附件(訂貨時注明是否購買)
※減振設備； ※控制箱； ※網罩； ※對接法蘭

5、PYHL-14A、HL3-2A型混流風機加工工藝
5.1.風機葉輪為鋼制,輪轂液壓拉伸成型,葉片與輪轂焊接裝配成形。葉輪經靜、動平衡校正,平衡精度不大于G5.6級。
5.2.風機外筒法蘭為采用整體翻遍旋壓而成。

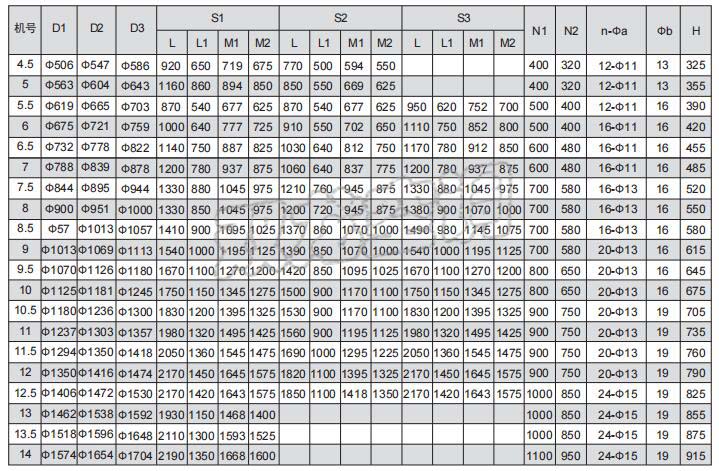

6、PYHL-14A、HL3-2A型混流風機外形及安裝尺寸

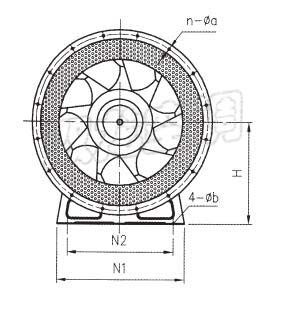

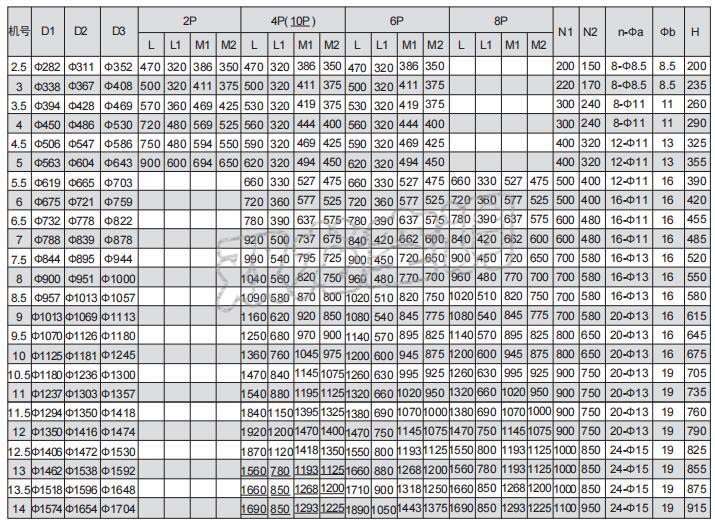

HL3-2A型混流風機外形及安裝尺寸
